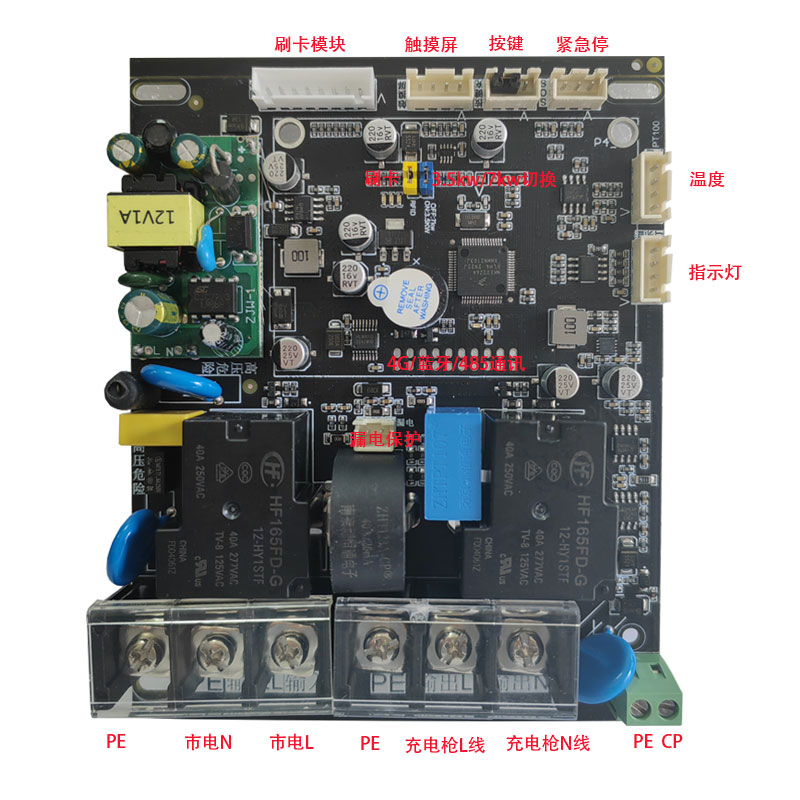

二代新能源充电桩主控板

一、 概述

     MW-Z0013CDZ01系列交流充电桩控制将防雷单元、开关电源、继电器、漏电检测、蓝牙、4G模块、电能计量模块等集成在一块板卡。简化外部接口，应用简单便捷，可自由组合，更经济，更可靠。

二、 功能

该控制器可实现充电枪引导信号控制、交流电压检测、充电电流检测、电能计量、漏电检测、紧急停保护、温度保护、刷卡、过流检测、LED控制、4G联网、蓝牙通讯等。可根据需求自由组合外部硬件。

 4G联网支持定制协议。

三、 技术参数

工作电压：220VAC±20%(176V-264V AC)

充电电流：0-32A

工作温度：-30℃——55℃

存储温度：-40℃——85℃

电压检测范围：165 —— 265VAC

电流检测范围： 0 —— 39A

继电器机械寿命：≥100000次

4G模块：中移307S LTE CAT 1模块 全网通

四、 注意事项

1）工频耐压：测试电压只能选择直流档；

2）工频耐压：输入对输出测试，输出为地。输入接正（红线），输出接地（黑线）；

3）冲击耐压：输入对输出测试，输出为地。输入接正（红线），输出接地（黑线）
